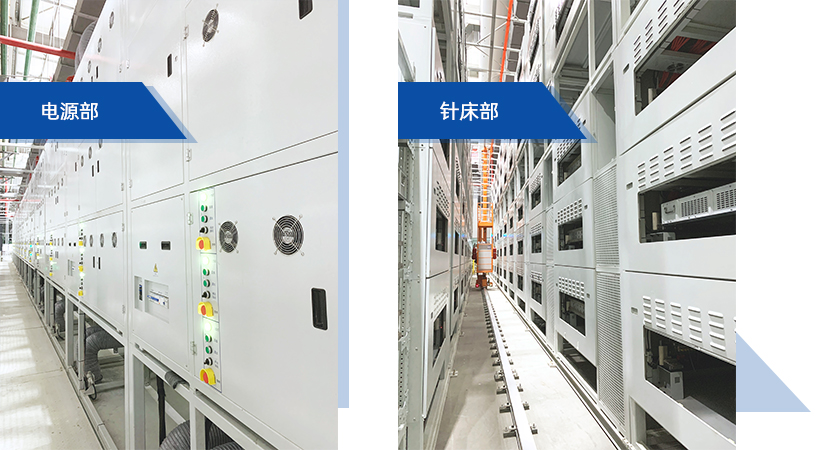

电源部和针床部
串联化成分容设备分为电源部、针床部两部分，各部分的整体示图。电源部主要实现两个功能：
1.与PC控制端建立通讯，控制设备工作状态；
2.将电网交流电转化为各模块需要的各种信号控制设备运行。
针床部主要包括两个部分：
1.串控模块和io控制板，实现对通道及io的控制；
2.机械压床部分，实现压床的动作。

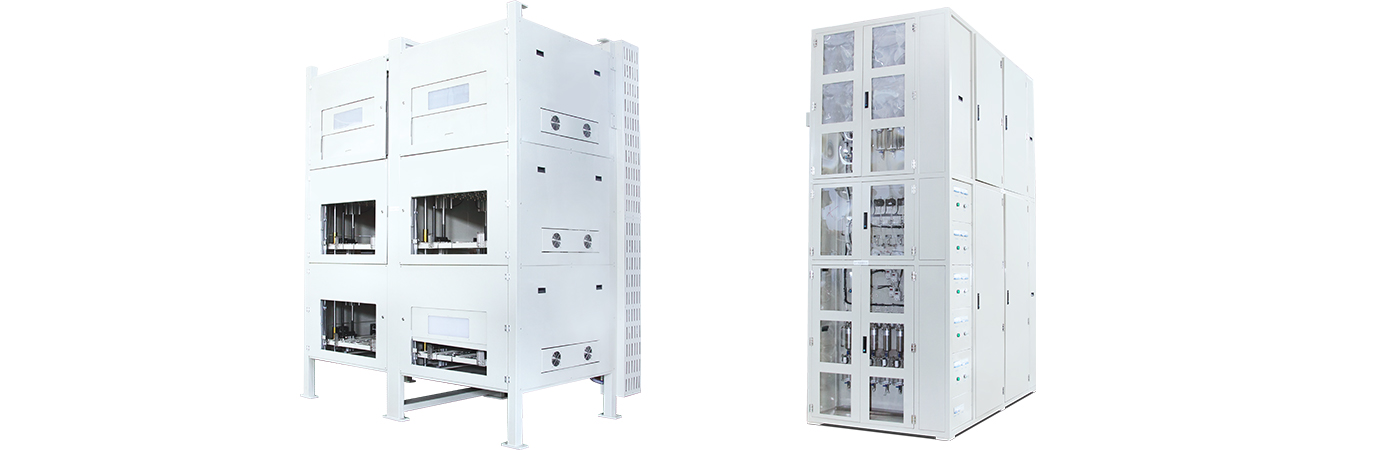

设备简介：该设备适用于方形电池的化成分容工序。
| 项目items | 指标 specification | |
|---|---|---|
| 电压 | 充电电压设定范围 (mV) | 0～5000 |
| 放电电压设定范围 (mV) | 0～5000 | |
| 电压设定分辨率 (mV) | 1 | |
| 电压测量分辨率 (mV) | 0.1 | |
| 电压测控精度 (mV) | ±0.05%FS | |
| 测定周期 (sec.) | 1 | |
| 时间分辨率 (sec.) | 1 | |
| 电流 | 充电电流设定范围 (mA) | 可定制 |
| 电流设定分辨率 (mA) | 1 | |
| 电流测量分辨率 (mA) | 1 | |
| 电流测控精度 (mA) | ±0.05%FS | |
| 测定周期 (sec.) | 1 | |
| 时间分辨率 (sec.) | 1 | |
| 效率 | 电源充电效率 | ≥80% |
| 电源放电效率 | ≥70% | |
| 其 他 | ||
|
|
温度检测：单点温度，接触式 | 正、负极温度采样并显示，测量偏差±1℃，温变响应：温度变化2℃以内稳定时间低于8s |
|
|
通信方式 | 以太网 |
|
|
电流响应时间 | ≤800ms |

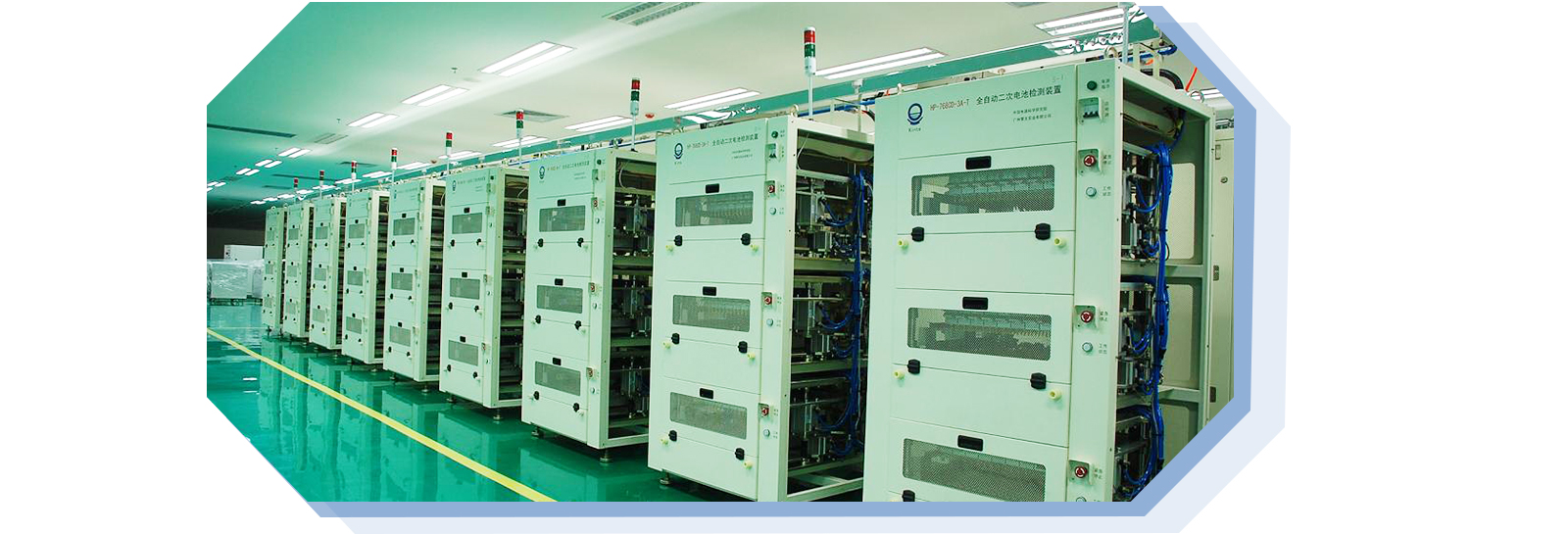

设备简介：该设备主要用于软包锂电池的化成分容。

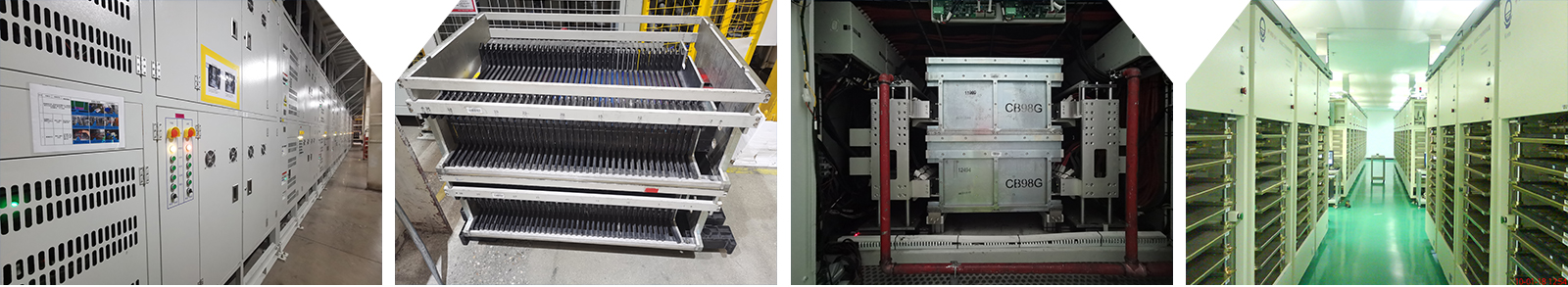

设备简介：该设备用于对圆柱电池的充放电，具有托盘式化成特点，数据可追溯，电池接触一致性好，温度均匀性优良，安全性高。
