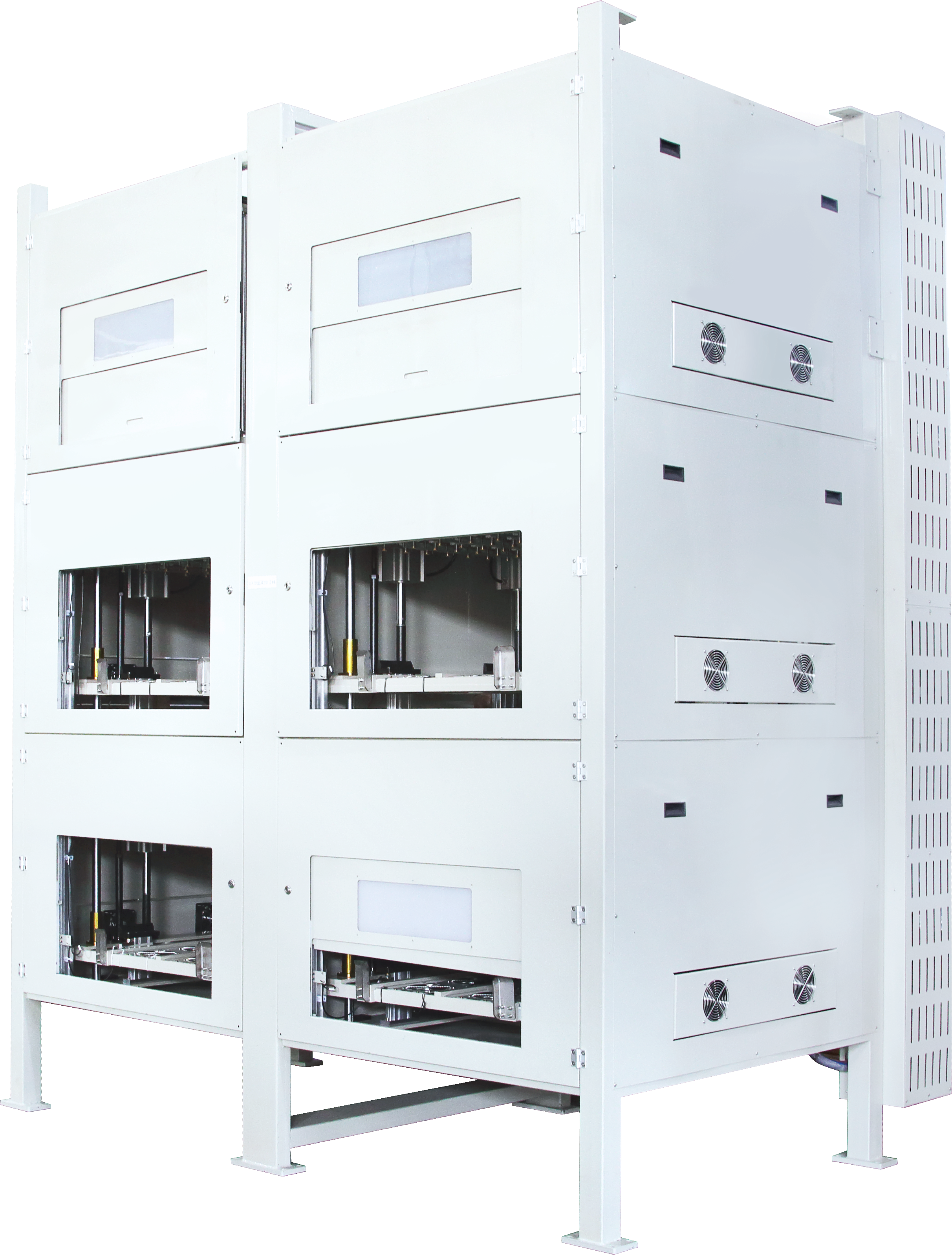

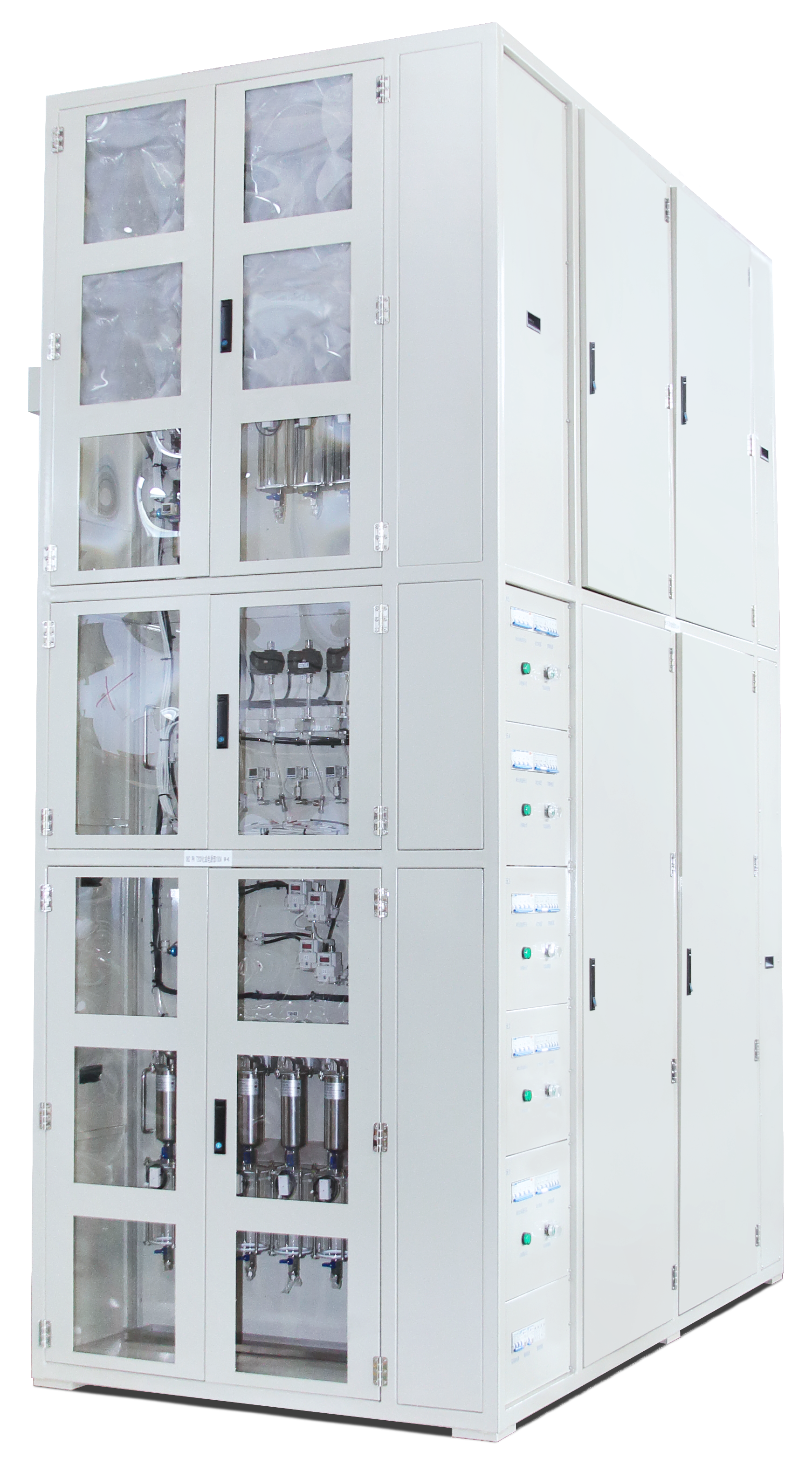

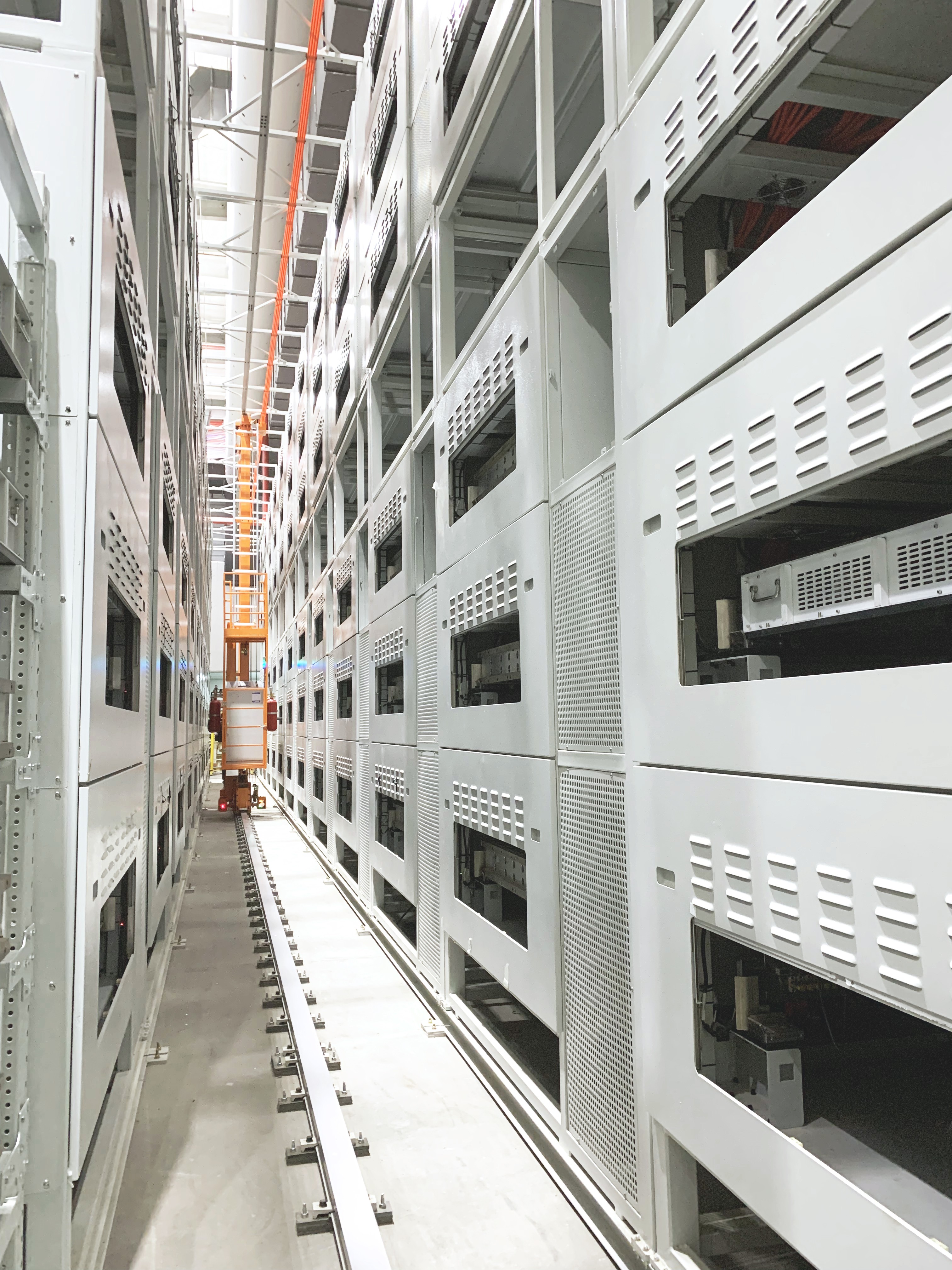

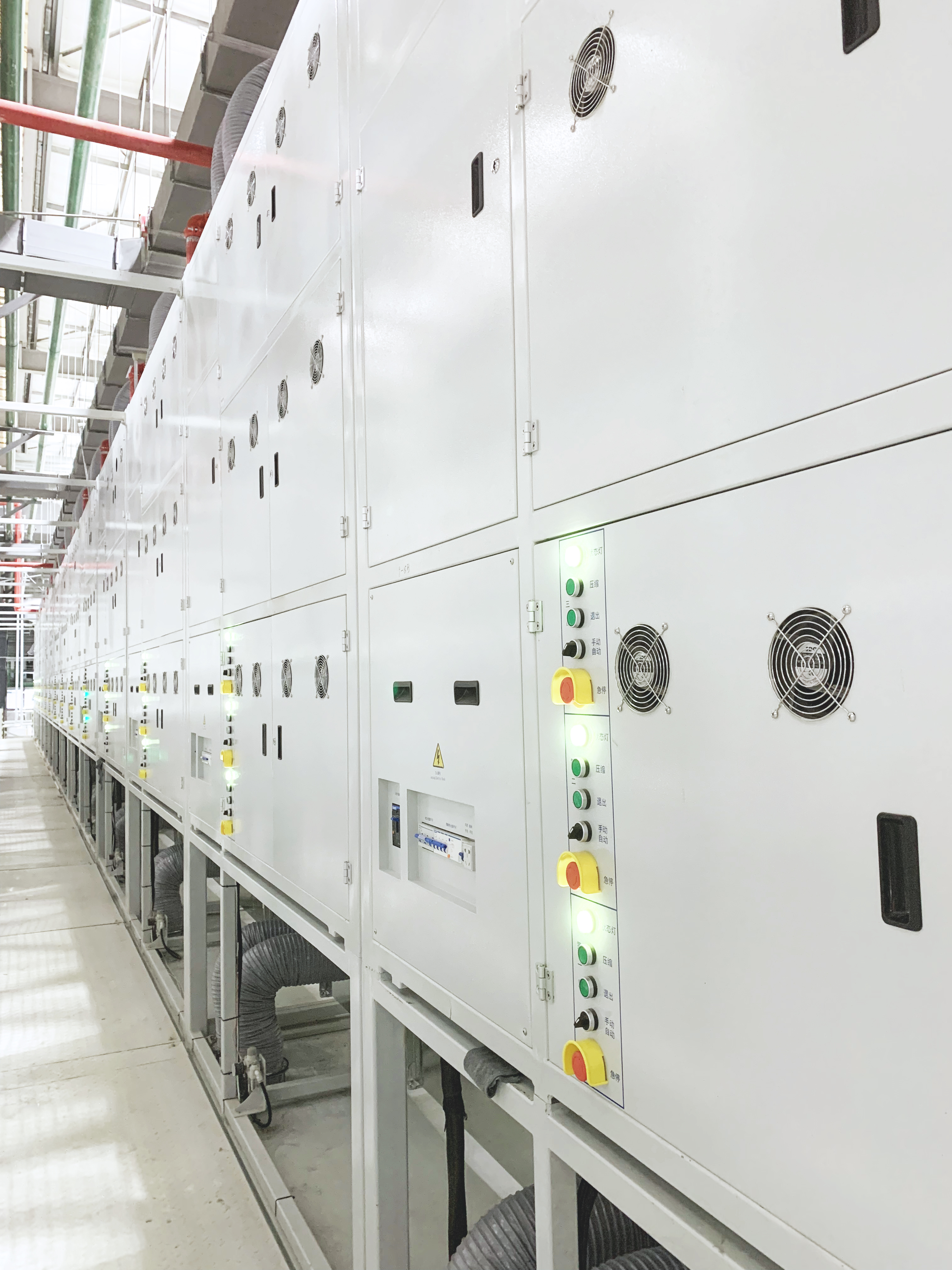

串联负压化成设备分为电源部、针床部两部分。
电源部主要实现两个功能：1.与PC控制端建立通讯，控制设备工作状态。2.将电网交流电转化为各模块需要的各种信号控制设备运行。
电源部采取分层独立结构设计，每层实现不同的功能，从上往下共有七层，每层名称及对应功能如下：
1． 中位机控制层：与PC通讯，为各控制层输出控制信号
2． 开关电源层：为各模块提供24V供电信号
3． 辅助校准层：实现设备的校准计量功能
4． DCDC层：DCDC主机，实现对输出电流的控制、与从机进行通讯
5． DCDC层，DCDC从机，实现对输出电流的控制，与主机进行通讯
6． ACDC层：实现AC-DC DC-AC的转换
7． ACDC层：同6
针床部主要包括两个部分：1.串控模块和io控制板，实现对通道及io的控制。2.机械压床部分，实现压床的动作。
设备简介：该设备适用于方形电池的化成工序。
设备参数表：
|
|
项目 |
指标 |
|
|
电压 |
充电电压设定范围 |
(mV) |
0～5000 |
|
|
放电电压设定范围 |
(mV) |
1800～5000 |
|
|
电压设定分辨率 |
(mV) |
1 |
|
|
电压测量分辨率 |
(mV) |
0.1 |
|
|
电压测控精度 |
(mV) |
±0.05%FS |
|
|
测定周期 |
(sec.) |
1 |
|
|
时间分辨率 |
(sec.) |
1 |
|
电流 |
充电电流设定范围 |
(mA) |
可定制 |
|
|
电流设定分辨率 |
(mA) |
1 |
|
|
电流测量分辨率 |
(mA) |
1 |
|
|
电流测控精度 |
(mA) |
±0.05%FS |
|
|
测定周期 |
(sec.) |
1 |
|
|
时间分辨率 |
(sec.) |
1 |
|
效率 |
电源充电效率 |
≥75% |
|
|
|
电源放电效率 |
≥70% |
|
|
其 他 |
|||
|
32 |
温度检测：单点温度，接触式 |
正、负极温度采样并显示，测量偏差±1℃，温变响应：温度变化2℃以内稳定时间低于8s |
|
|
35 |
通信方式 |
以太网 |
|
|
36 |
电流响应时间 |
≤800ms |
|
常规配置：串联电源
可选配置：单库位控温（水热/电加热），并联电源
